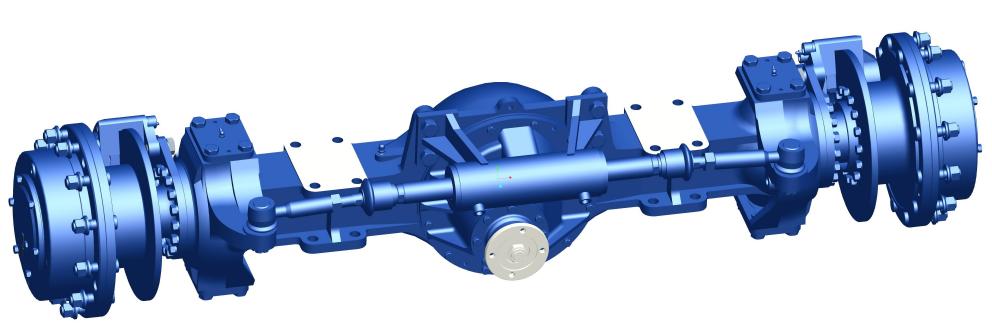

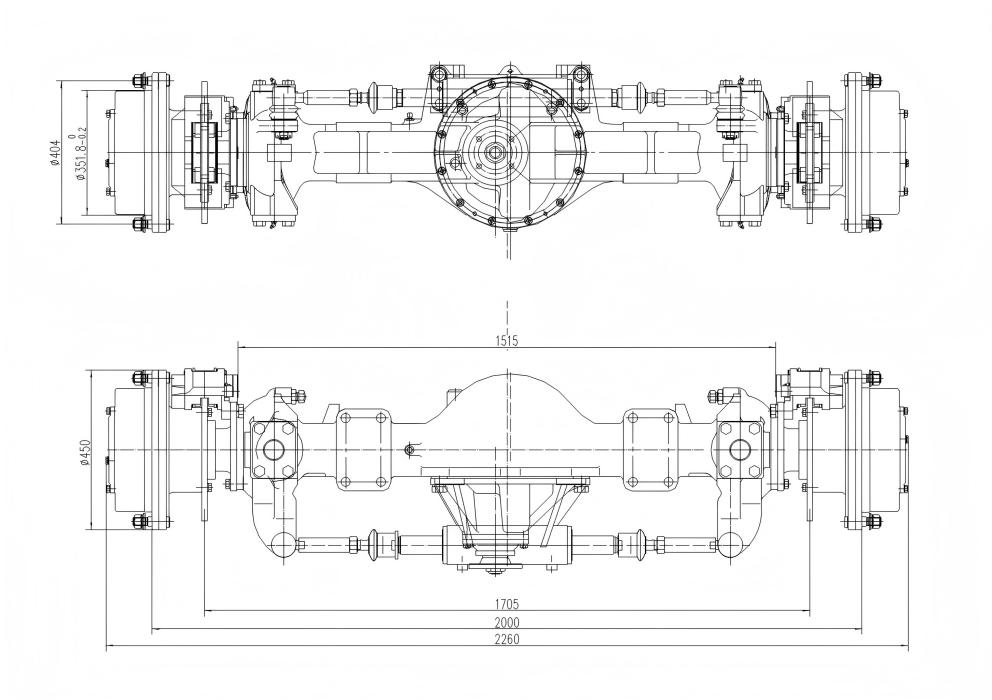

محور التوجيه 13 طن
1. يستخدم المخفض الرئيسي التروس المخروطية الملتوية من Gleason لكفاءة نقل عالية وضوضاء منخفضة.
2. يستخدم تخفيض المحور هيكل تروس كوكبي من نوع NGW ، وهو مضغوط ومصمم جيدا.
3. يتم تحقيق الكبح من خلال الفرامل القرصية ، مما يوفر عزم دوران قوي وموثوق. يوفر التوجيه الهيدروليكي تحكما مرنا.
4. يوفر نظام التوجيه الهيدروليكي معالجة مرنة.
5. غلاف الجسر بالكامل مصنوع من الفولاذ المصبوب ، مما يوفر قدرة تحمل عالية وصلابة ممتازة.
6. إنها مناسبة للحفارات ذات العجلات 13 طنا أو الحفارات ذات اللودر 10-12 طن.
مقدمة:
محور التوجيه هذا 13 طنا هو مكون نقل متطور مصمم خصيصا للحفارات ذات العجلات من فئة 13 طنا واللوادر ذات المحراث الخلفي 10-12 طنا ، مما يدمج وظائف التوجيه والقيادة. وتتمثل وظيفتها الأساسية في نقل قوة المحرك إلى العجلات من خلال تقليل السرعة وتغيير الاتجاه، مع تمكين التحكم في توجيه السيارة، مما يجعلها مناسبة لمتطلبات التشغيل الشاقة في ظل ظروف العمل المعقدة. مع أربع مزايا أساسية - كفاءة نقل عالية ، هيكل مدمج ، فرملة موثوقة ، وتوجيه خفيف الوزن . يصبح الخيار المثالي لمعدات آلات البناء ذات الحمولة المتوسطة ، وهو مناسب بشكل خاص للحفارات ذات العجلات واللوادر ذات المحراث الخلفي التي تتطلب توجيها متكررا وعمليات للخدمة الشاقة.
المعلمات التقنية الرئيسية:
نسبة النقل الإجمالية |
16.89 |
أقصى عزم دوران للإدخال |
2800 نيوتن متر |
حمل التصنيف |
14000 كجم |
زاوية الدوران |
±25 درجة |
ضغط زيت الكبح |
12.5 ميجا باسكال |
لحظة الكبح |
11500 نيوتن متر |
طلب زيت لمحور القيادة (معيار API) |
GL-5: 85W / 90 زيت التروس (فوق -12 درجة مئوية) GL-5: 80W / 90 زيت التروس (فوق -26 درجة مئوية) |
طلب زيت للفرامل |
L-HL46 الزيت الهيدروليكي ، المنطقة الباردة: |
صيانة
تتطلب صيانة محاور آلات البناء اتباع مبدأ "الصيانة الإلزامية التي تركز على الوقاية". من خلال التنظيف اليومي والتشحيم الدوري والشد وفحوصات المكونات ، يمكن للمرء اكتشاف المشكلات المحتملة وحلها بسرعة ، مما يمنع العيوب الطفيفة من التطور إلى أعطال كارثية - مثل نوبات المحامل التي تؤدي إلى تلف أسنان التروس أو كسر المحور. يقترح تصميم جدول صيانة مخصص بناء على معدل استخدام المعدات وظروف العمل ، وإعطاء الأولوية لأجزاء OEM لضمان أداء مستقر للمحور وإطالة العمر التشغيلي للمعدات.
