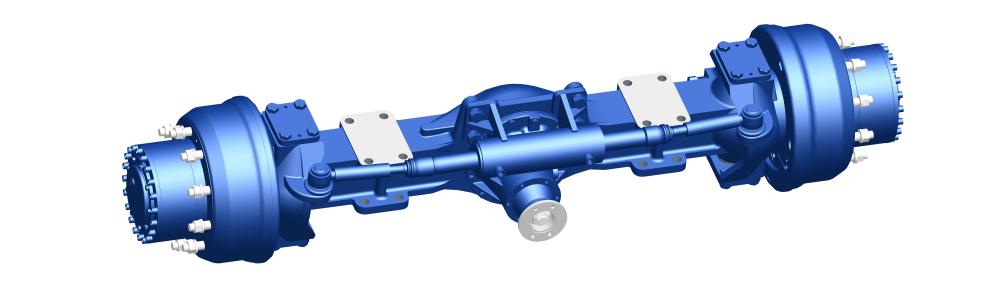

محور التوجيه 12 طن
1. المخفض الرئيسي مع تقنية التروس المخروطية الحلزونية الزائدية يعمل بكفاءة وثبات وهدوء.
2. تم تصميم محرك التروس الكوكبي من نوع NGW بطريقة معقولة ومضغوطة.
3. الموثوقية والسلامة في الكبح مضمونة من خلال نظام الفرامل من نوع الحذاء الهيدروليكي.
4. يتم توفير المناولة المرنة بواسطة آلية التوجيه الهيدروليكية.
5. يتميز غلاف المحور الفولاذي المصبوب بقدرة عالية على التحمل والصلابة.
6. مكونات العلامة التجارية الشهيرة المستوردة ، بما في ذلك أختام الزيت الحاملة ، تضمن المتانة على المدى الطويل.
7. إنها مناسبة للحفارات ذات العجلات 12 طنا.
مقدمة:
مناسب للحفارات ذات العجلات 12 طنا وتكوينات المضيف الأخرى المماثلة ، يتميز محور التوجيه 12 طنا بغطاء محور فولاذي مصبوب من قطعة واحدة. يستخدم المخفض الرئيسي محرك تروس مائل هيبويد ، وتم تجهيز مجموعات العجلات بأنظمة تروس تخفيض كوكبية من نوع NGW. للفرملة ، تعتمد على مكابح نهاية عجلة الحذاء الممتدة التي يتم تنشيطها هيدروليكيا بشكل طبيعي ، مما يضمن السلامة والأداء الذي يمكن الاعتماد عليه.
المعلمات التقنية الرئيسية:
نسبة النقل الإجمالية |
16.89 |
أقصى عزم دوران للإدخال |
2535 نيوتن متر |
حمل التصنيف |
13000 كجم |
مدة الدوران |
التوجيه الهيدروليكي |
ضغط زيت الكبح |
12.5 ميجا باسكال |
لحظة فرملة واحدة |
10900 نيوتن متر |
سعة الفرجار الفرامل الفردية |
14 مل |
طلب زيت لمحور القيادة (معيار API) |
GL-5: 85W / 90 زيت التروس (فوق -12 درجة مئوية) |
طلب زيت للفرامل |
L-HV46 زيت هيدروليكي مقاوم للاهتراء ومنخفض التخثر |

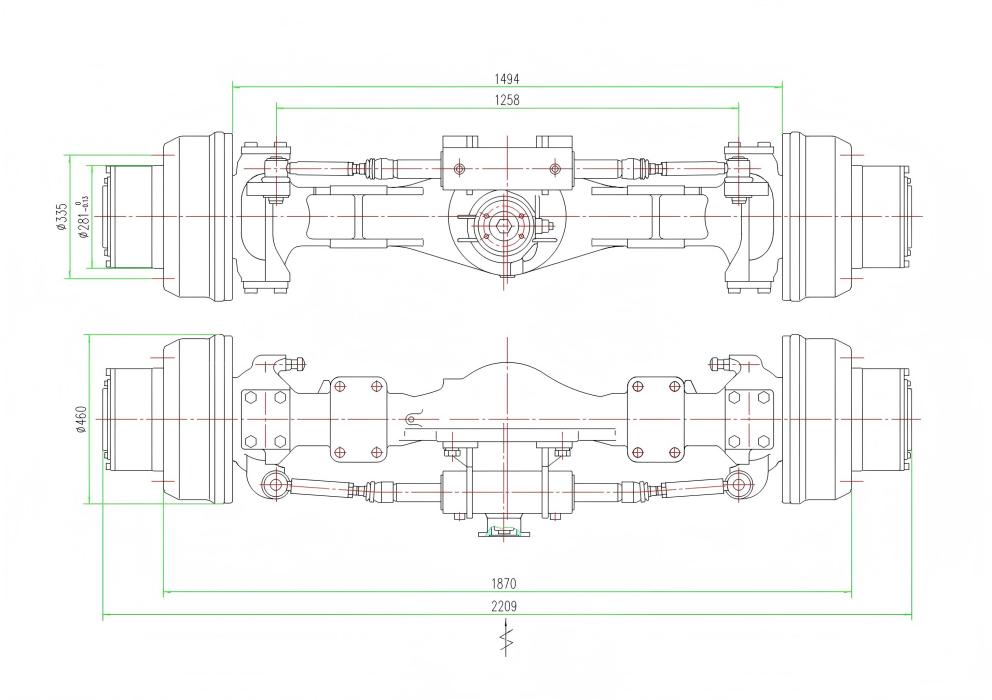

أبعاد شفة الإدخال |
4-Ø12.2 يوزع Ø110 من دائرة مقعرة |
